آموزش اکستروژن پلاستیک؛ صفر تا صد فرآیند + جدول عیب‌یابی

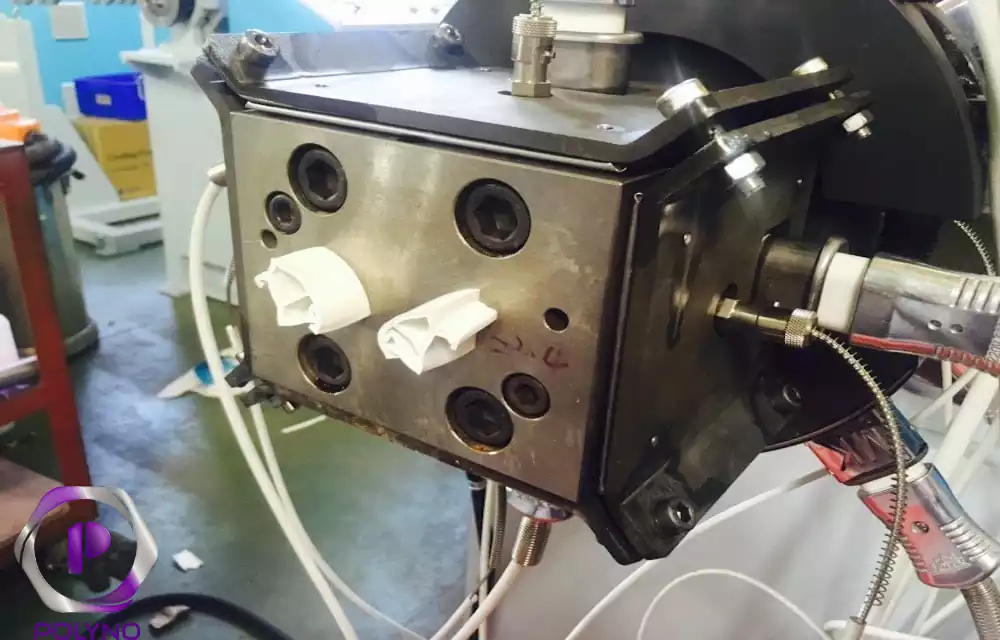

اکستروژن پلاستیک یکی از پرکاربردترین روش‌های تولید قطعات پلاستیکی در صنعت است که برای ساخت محصولاتی با طول زیاد و سطح مقطع ثابت به کار می‌رود. در این فرآیند، مواد اولیه پلاستیکی پس از ذوب‌شدن و رسیدن به شرایط مناسب، توسط دستگاه اکسترودر از قالبی با شکل مشخص عبور داده می‌شوند تا محصولی پیوسته با ابعاد و فرم موردنظر تولید شود. از تولید انواع لوله و پروفیل گرفته تا شلنگ، نوار لبه، دیوارپوش و روکش سیم و کابل، بخش قابل‌توجهی از محصولات پلاستیکی با استفاده از فرآیند اکستروژن تولید می‌شوند. به همین دلیل، آشنایی با نحوه عملکرد اکسترودر و اجزای خط تولید آن برای درک بهتر این فرآیند و انتخاب تجهیزات مناسب اهمیت زیادی دارد.

اکستروژن پلاستیک؛ پر کاربرد در روش تولید پلیمرها

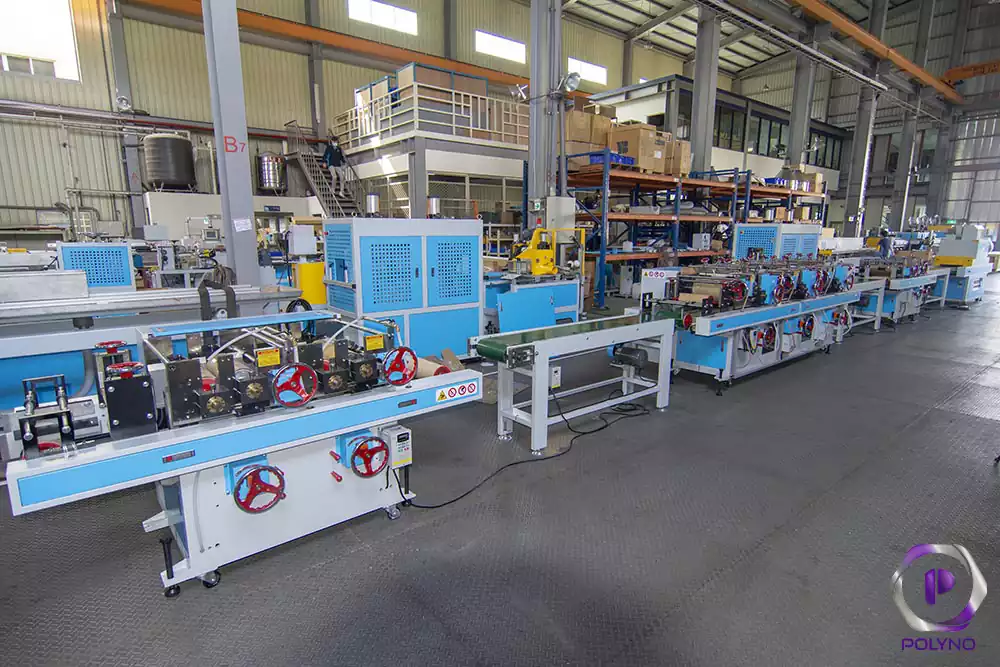

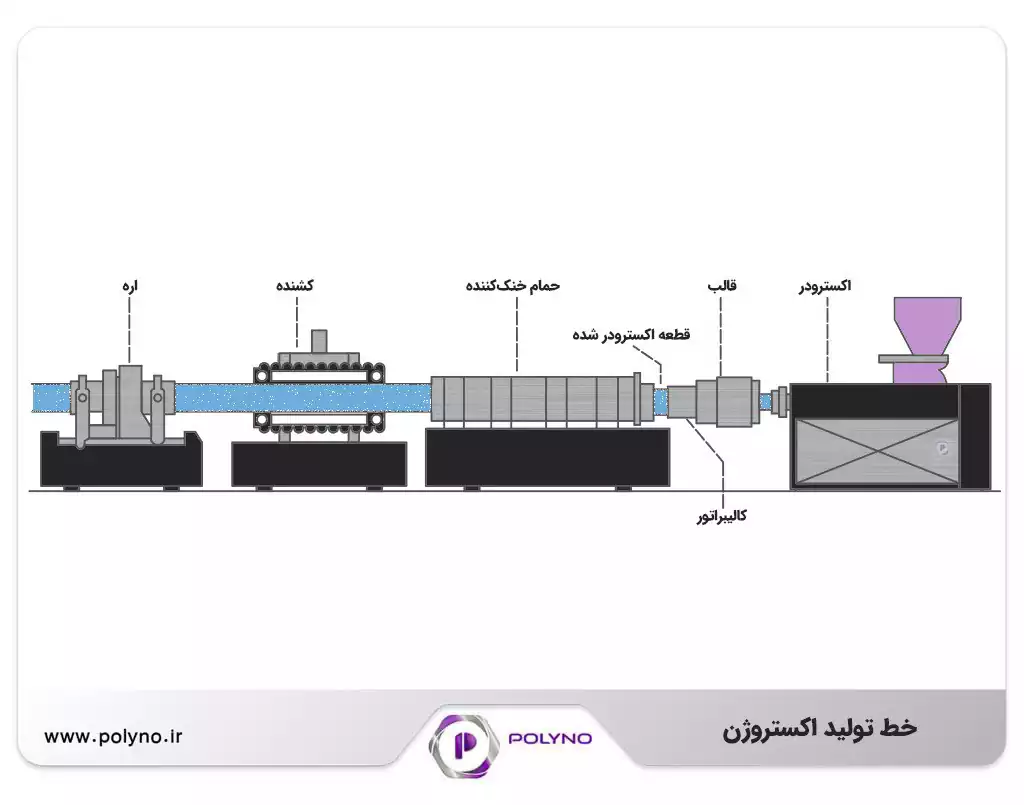

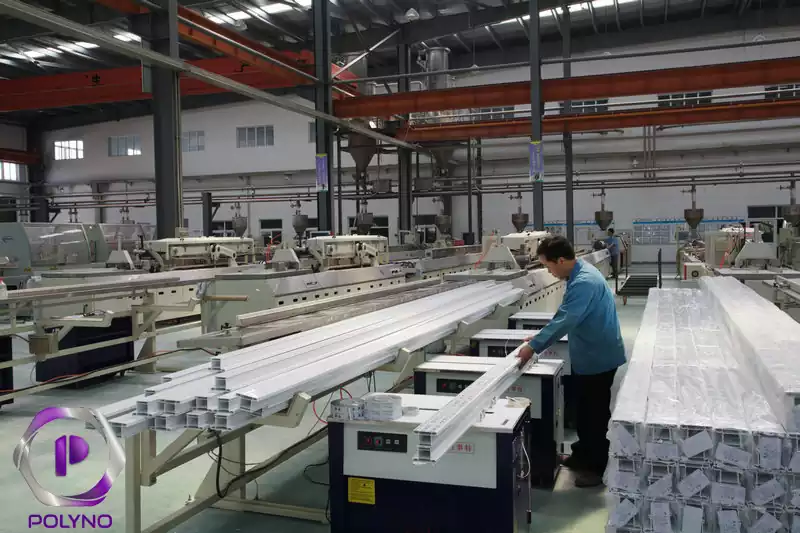

فرایند اکستروژن پلاستیک به‌طور کلی از سه بخش اصلی پشت خط، خط اصلی و جلو خط تشکیل می‌شود. هر یک از این بخش‌ها وظیفه مشخصی در آماده‌سازی مواد اولیه، شکل‌دهی و تبدیل آن به محصول نهایی بر عهده دارند و عملکرد صحیح آن‌ها تأثیر مستقیمی بر کیفیت و ظرفیت تولید خواهد داشت.

خط اصلی اکستروژن مهم‌ترین بخش این فرایند است و تجهیزاتی مانند اکسترودر اصلی، قالب، اکسترودرهای جانبی، فیدر و سیستم‌های گازگیری را شامل می‌شود. در این بخش، مواد اولیه پس از ذوب و آماده‌سازی، تحت فشار از قالب عبور کرده و شکل نهایی محصول ایجاد می‌شود.

پشت خط اکستروژن به بخش آماده‌سازی و انتقال مواد اولیه اختصاص دارد. میکسرها و توربو میکسرها از مهم‌ترین تجهیزات این قسمت هستند که برای ترکیب و آماده‌سازی مواد قبل از ورود به اکسترودر مورد استفاده قرار می‌گیرند.

در جلو خط اکستروژن نیز محصول خروجی از قالب، خنک و ابعاد آن کنترل می‌شود و در نهایت به اندازه موردنظر برش خورده و جمع‌آوری می‌شود. حمام خنک‌کننده، کالیبراتور و سیستم وکیوم، دستگاه برش و بارانداز از جمله تجهیزات اصلی این بخش هستند.

1️⃣پشت خط تولید اکستروژن

تجهیزات پشت خط تولید اکستروژن یکی از بخش‌های مهم در آماده‌سازی مواد اولیه و تأمین پایدار مواد برای خط اصلی هستند. نوع و تعداد این تجهیزات با توجه به جنس پلاستیک، فرمولاسیون و محصول نهایی متفاوت است. میکسرها، تجهیزات رطوبت‌گیری، الک‌ها، فیلترها و سیستم‌های انتقال مواد از مهم‌ترین تجهیزات مورد استفاده در این بخش به شمار می‌روند.

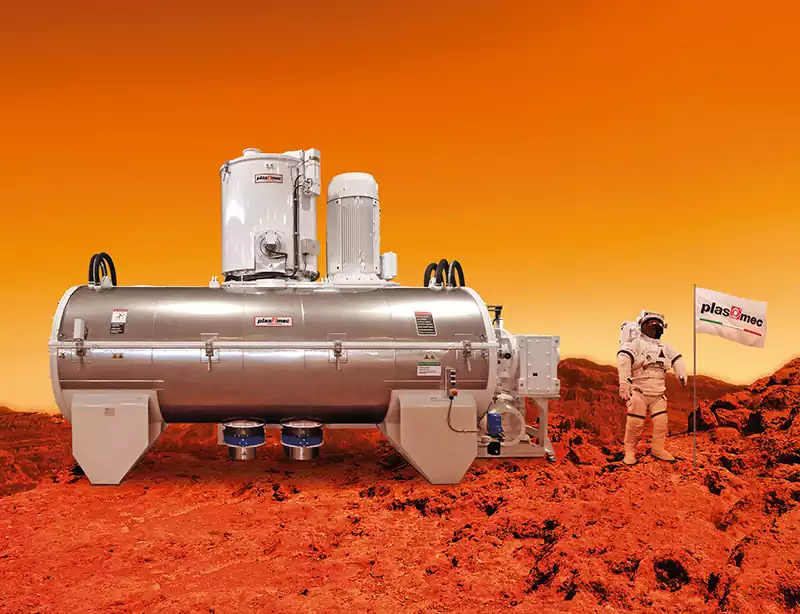

میکسر و توربو میکسرها

میکسرهای مورد استفاده در صنعت پلاستیک تنوع زیادی دارند و بر اساس نوع ماده و فرمولاسیون، از تجهیزات مختلفی استفاده می‌شود. به‌طور کلی، میکسرهای همزن، میکسرهای آرام‌گرد و توربو میکسرها از تجهیزات رایج در بخش آماده‌سازی مواد اولیه هستند.

میکس صحیح و یکنواخت، به‌ویژه در موادی مانند PVC پودری، اهمیت زیادی دارد. ترکیب مناسب مواد اولیه و افزودنی‌ها باعث یکنواختی خوراک ورودی به اکسترودر شده و می‌تواند به بهبود کیفیت محصول نهایی و پایداری فرایند تولید کمک کند.



تجهیزات رطوبت‌گیر

رطوبت‌گیری در مورد برخی پلیمرهای حساس به رطوبت اهمیت ویژه‌ای دارد. در صورت وجود رطوبت در مواد اولیه، ممکن است مشکلاتی مانند ایجاد حباب، افت کیفیت سطح محصول و ناپایداری فرایند اکستروژن ایجاد شود. به همین دلیل، این مواد باید پیش از ورود به اکسترودر و مطابق با الزامات فرایند، تحت عملیات خشک‌کردن و رطوبت‌گیری قرار گیرند.

الک‌ها و فیلترها

الک‌ها و فیلترها از جمله تجهیزاتی هستند که گاهی در طراحی و بهره‌برداری از خطوط اکستروژن کمتر مورد توجه قرار می‌گیرند، اما نقش مهمی در آماده‌سازی مواد اولیه دارند. این تجهیزات با جداسازی ذرات نامطلوب، ناخالصی‌ها و کلوخه‌های موجود در مواد، به یکنواخت‌تر شدن خوراک ورودی به خط اصلی کمک می‌کنند.

در برخی فرایندها، به‌ویژه در تولید محصولات PVC، استفاده از الک مناسب و کنترل کیفیت مواد اولیه می‌تواند از ورود ذرات نامطلوب به اکسترودر جلوگیری کرده و به پایداری بیشتر فرایند و کیفیت محصول نهایی کمک کند.

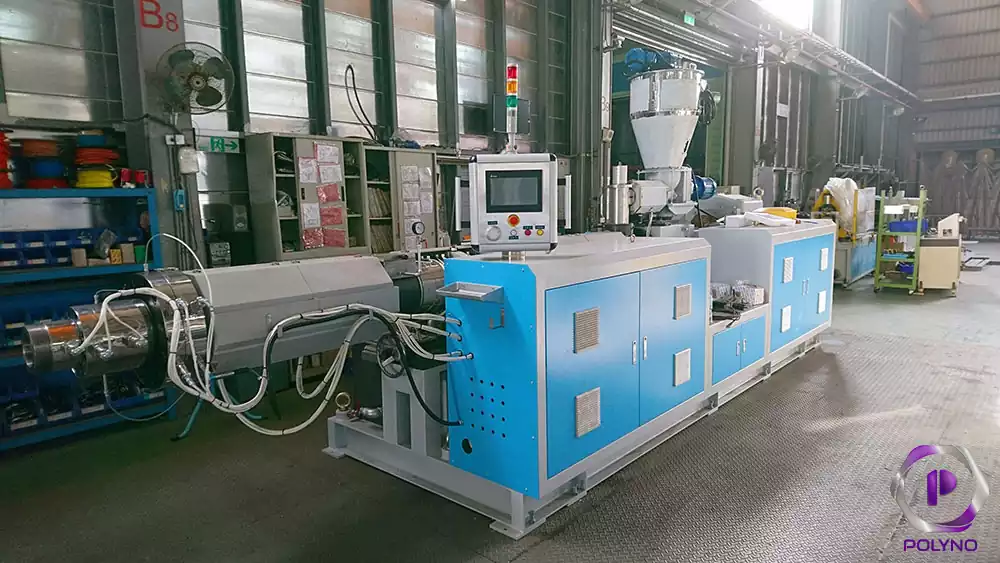

2️⃣خط اصلی اکسترودر

اکسترودر مهم‌ترین و اصلی‌ترین دستگاه در خط تولید اکستروژن است و وظیفه ذوب، اختلاط، همگن‌سازی و انتقال مواد اولیه به سمت قالب را بر عهده دارد. اجزای اصلی اکسترودر شامل سیلندر، ماردون، گیربکس و زون‌های حرارتی هستند. در این فرایند، مواد اولیه در اثر ترکیب حرارت و نیروی برشی به شرایط مناسب رسیده و به یک مذاب یکنواخت تبدیل می‌شوند. سپس مذاب با فشار مناسب به سمت قالب هدایت شده و در قالب، شکل نهایی محصول را به خود می‌گیرد.

بسته به نوع پلیمر، محصول و طراحی خط تولید، تجهیزات جانبی مختلفی نیز می‌توانند در این بخش مورد استفاده قرار گیرند. فیدرهای جانبی، سیستم‌های گازگیری و وکیوم از جمله تجهیزاتی هستند که در برخی خطوط برای بهبود فرایند و کیفیت محصول به کار می‌روند.



اکسترودر تک‌مارپیچ

اکسترودرهای تک‌مارپیچ ساختار نسبتاً ساده‌تری دارند و معمولاً به سرمایه‌گذاری اولیه کمتری نسبت به برخی انواع اکسترودرهای پیچیده‌تر نیاز دارند. این دستگاه‌ها به‌ویژه در خطوطی که مواد اولیه به‌صورت گرانول وارد فرایند می‌شوند، کاربرد گسترده‌ای دارند.

اکسترودر تک‌مارپیچ برای تولید طیف متنوعی از محصولات پلاستیکی، به‌خصوص پلیمرهای عمومی مانند پلی‌اتیلن و پلی‌پروپیلن مورد استفاده قرار می‌گیرد. همچنین در برخی محصولات PVC مانند شلنگ، تیوب و پروفیل‌های ساده نیز می‌توان از این نوع اکسترودر استفاده کرد.

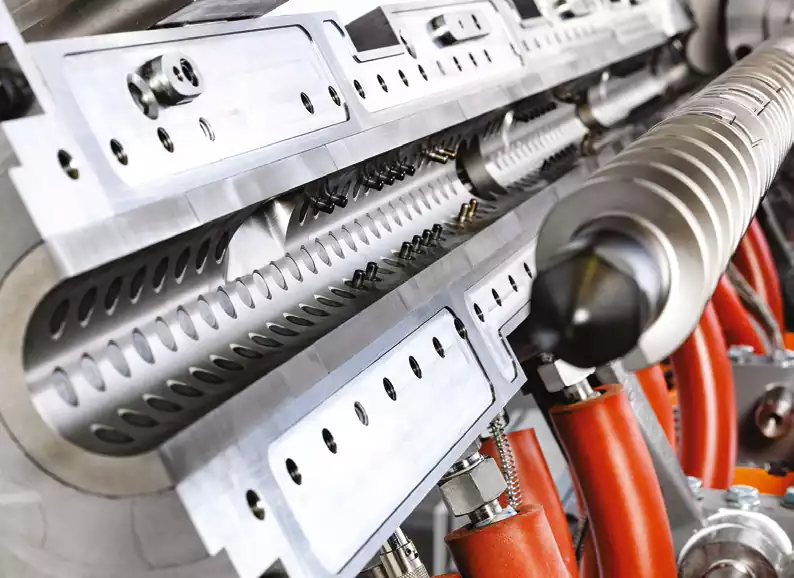

اکسترودر دو‌مارپیچ

اکسترودرهای دو‌مارپیچ از پرکاربردترین تجهیزات در بسیاری از خطوط تولید اکستروژن هستند و تنوع بالایی از نظر طراحی، آرایش مارپیچ‌ها و نحوه عملکرد دارند. انتخاب ساختار مناسب اکسترودر دو‌مارپیچ به نوع پلیمر، فرمولاسیون، افزودنی‌ها و محصول نهایی بستگی دارد.

این نوع اکسترودرها در تولید محصولات مختلفی مانند لوله، پروفیل، گرانول، مستربچ، دیوارپوش و ورق‌های پلاستیکی کاربرد دارند و به دلیل قابلیت اختلاط و کنترل مناسب فرایند، در بسیاری از کاربردهای تخصصی مورد توجه قرار گرفته‌اند.

سایر انواع اکسترودرها

در کنار اکسترودرهای تک‌مارپیچ و دو‌مارپیچ، انواع دیگری از تجهیزات نیز برای کاربردهای خاص در صنعت پلاستیک مورد استفاده قرار می‌گیرند. بوس‌نیدر (Buss Kneader) و اکسترودرهای سیاره‌ای از جمله این تجهیزات هستند که بسته به نوع ماده، فرمولاسیون و نیاز خط تولید انتخاب می‌شوند. این دستگاه‌ها در مقایسه با اکسترودرهای تک‌مارپیچ و دو‌مارپیچ کاربرد محدودتر و تخصصی‌تری دارند.

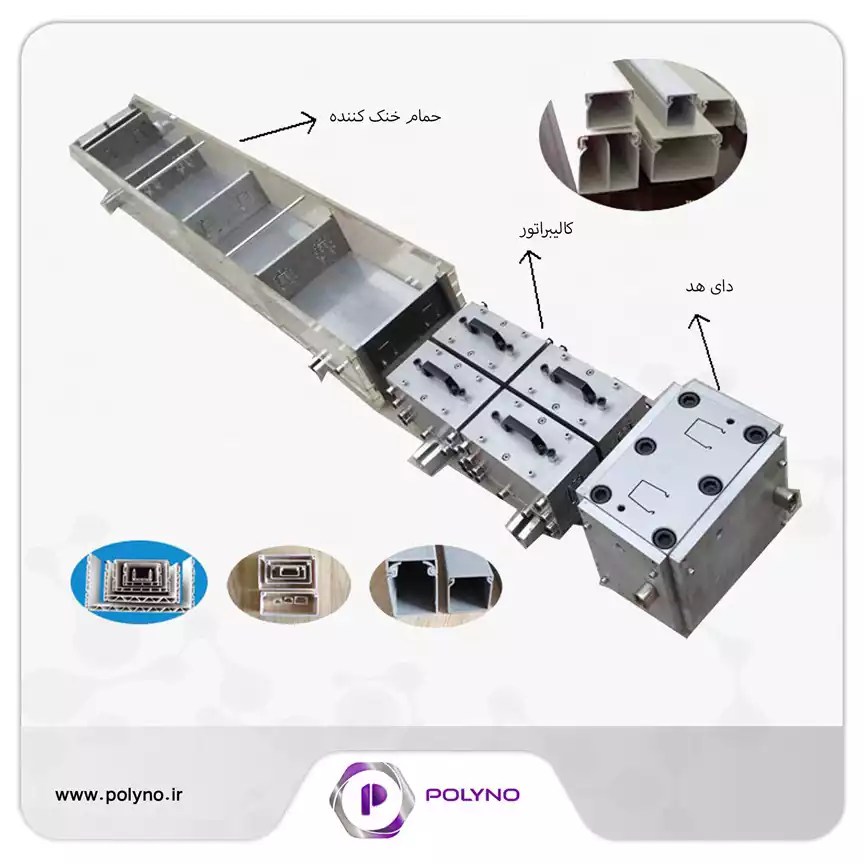

3️⃣تجهیزات جلو خط اکستروژن

در فرایند اکستروژن، برخلاف تزریق پلاستیک، محصول پس از خروج از قالب هنوز به شکل نهایی و ابعاد دقیق خود نرسیده است. به همین دلیل، استفاده از تجهیزات جانبی در بخش جلو خط اکستروژن اهمیت زیادی دارد. تجهیزاتی مانند حمام خنک‌کننده، کالیبراتور، دستگاه‌های کشنده و سیستم برش، وظیفه خنک‌کاری، تثبیت ابعاد، شکل‌دهی نهایی و آماده‌سازی محصول برای جمع‌آوری یا بسته‌بندی را بر عهده دارند.

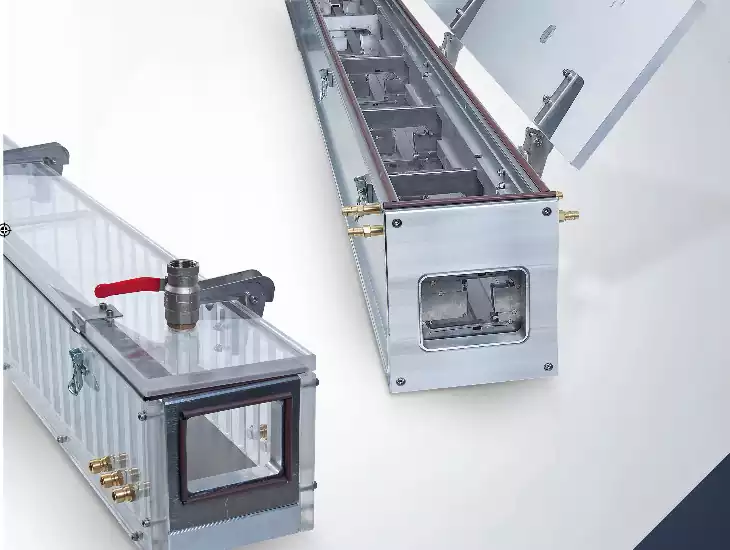

حمام‌های خنک‌کننده

پس از خروج پروفیل یا محصول پلاستیکی از قالب، دمای آن همچنان بالا بوده و ماده در حالت نرم و نزدیک به مذاب قرار دارد. محصول در این مرحله وارد حمام خنک‌کننده می‌شود تا با کاهش تدریجی دما، جامد شده و شکل خود را حفظ کند. حمام‌های آب معمولاً به‌صورت پیوسته با ورود آب خنک یا استفاده از چیلر کنترل می‌شوند تا دمای مناسب برای فرایند حفظ شود.

در برخی خطوط، تجهیزات اندازه‌گذاری یا Sizing نیز در این بخش قرار می‌گیرند تا محصول هم‌زمان با خنک‌شدن، به ابعاد دقیق موردنظر برسد.

غلطک‌های کشنده

محصول خروجی از قالب در مراحل اولیه هنوز استحکام کافی ندارد و سرعت حرکت آن باید به‌صورت دقیق کنترل شود. غلطک‌های کشنده با اعمال نیروی یکنواخت، محصول را با سرعت مشخص از قالب و مسیر خنک‌کاری عبور می‌دهند.

قابلیت تنظیم سرعت این غلطک‌ها اهمیت زیادی دارد؛ زیرا سرعت کشش می‌تواند بر ضخامت، ابعاد و کیفیت سطح محصول تأثیر بگذارد. هماهنگی مناسب بین سرعت اکسترودر، قالب، سیستم خنک‌کننده و دستگاه کشنده یکی از عوامل مهم در پایداری فرایند اکستروژن است.

کالیبراتورهای وکیومی

در تولید محصولاتی مانند لوله، پروفیل‌های توخالی و پنل‌ها، کنترل دقیق ابعاد اهمیت ویژه‌ای دارد. کالیبراتور وکیومی برای تثبیت شکل و ابعاد محصول در حالت نرم مورد استفاده قرار می‌گیرد و معمولاً در مسیر خنک‌کاری قرار دارد.

در این فرایند، محصول اکسترودشده از داخل کالیبراتور عبور می‌کند و با ایجاد خلأ در اطراف آن، سطح نرم محصول به دیواره‌های کالیبراتور نزدیک و شکل آن تثبیت می‌شود. این روش به حفظ ابعاد دقیق، یکنواختی سطح و شکل نهایی محصول کمک می‌کند.

دستگاه برش

پس از طی مراحل شکل‌دهی و خنک‌کاری، محصول اکسترودشده باید بر اساس طول موردنظر برش داده شود. نوع دستگاه برش با توجه به جنس، شکل و انعطاف‌پذیری محصول انتخاب می‌شود.

محصولات نرم و انعطاف‌پذیر معمولاً به‌صورت کلاف یا رول جمع‌آوری می‌شوند، در حالی که محصولات سخت مانند پروفیل‌ها و برخی لوله‌ها در طول‌های مشخص توسط اره، گیوتین یا اره‌های گردشی (Traversing Saw) برش می‌خورند. استفاده از سیستم برش مناسب باعث افزایش دقت ابعادی، سرعت تولید و سهولت در بسته‌بندی و حمل‌ونقل محصول نهایی می‌شود.





راهنمای عیب یابی در فراینداکستروژن پروفیل های پی وی سی

در ادامه، جدول عیب‌یابی فرآیند اکستروژن پروفیل UPVC، به‌عنوان یکی از مهم‌ترین و پرکاربردترین محصولات اکستروژن، ارائه شده است. این جدول می‌تواند به شناسایی سریع مشکلات فرآیند، بررسی علل احتمالی و انتخاب راهکار مناسب برای رفع عیوب تولید کمک کند.

برای یادگیری جامع‌تر فرآیند تولید PVC و آشنایی با اصول و تکنیک‌های اکستروژن، می‌توانید از پکیج جامع آموزش تولید PVC استفاده کنید. همچنین، برای دریافت راهنمایی و مشاوره تخصصی در زمینه اکستروژن انواع پلاستیک‌ها، می‌توانید از خدمات مشاوره تخصصی پلینو بهره‌مند شوید.

شکنندگی محصول
علت	راه کار
پخت ناکافی	افزایش دمای مذاب، بررسی مقدار فیلر یا پرکننده فرمولاسیون
اصلاح کننده ضربه ناکافی	افزایش مقدار افزودنی اصلاح کننده
حباب و آلودگی	بخش" حفره/حباب " را ببینید.
خط سرد قالب	افزایش دمای مذاب
پخت زیاد	دمای بهینه فرایند را شناسایی کنید.
جمع شدگی زیاد محصول
علت	راه کار
عدم همخوانی قالب و کالیبراتور	افزایش قطر پین کاهش سرعت خط
وجود جسم خارجی در آمیزه
علت	راه کار
آلودگی در خوراک انبار شده	استفاده از آهن ربا برای جداسازی آلاینده های فلزی استفاده از الک یا توری
نتیجه نامطلوب آزمون دی کلرومتان
علت	راه کار
سردی مواد و عدم پخت کافی	دمای سیلندر و مارپیچ پایین است. افزایش دمای مذاب
فرمولاسیون حاوی روان کننده زیاد	کاهش مقدار روان کننده خارجی افزایش مقدار کمک فرایند برای بهبود فرایند پخت
سطح داخلی موج دار و چروک افتاده
علت	راه کار
سطح داخلی موج دار و چروک افتاده نشانگر تاریخچه های متفاوت برشی و حرارتی مذاب است.	دمای سیلندر و مارپیچ در ناحیه سنجش اکسترودر باید تقریباً یکسان باشد. افزایش ناچیز درجه حرارت هر دوی آنها به صاف شدن سطح داخلی کمک می کند.
براقیت کم
علت	راه کار
روان کنندگی بیش از حد	کاهش مقدار روان کننده داخلی
مذاب سرد	افزایش دمای فرایند
پخت ناکافی	افزایش مقدار کمک فرایند
کاهش ابعاد قطعه	افزایش مقدار خلاء یا افزایش فشار هوا به منظور تضمین اندازه ابعاد قطعه
احتمال عدم کیفیت و درستی آمیزه	پارامترهای مرتبط با اختلاط بررسی شود.
زبری (مشابه پوست پرتقال) سطح داخلی یا خارجی که منجر به سوختگی می شود.
علت	راه کار
حرارت زیاد	کاهش دمای مذاب کاهش دمای ناحیه خورشیدی
روان کنندگی کم فرمولاسیون	بررسی فرمولاسیون، افزایش میزان روان کننده
زرد شدگی یا رنگ رفتگی یکنواخت مواد
علت	راه کار
کم بودن مقدار استابیلایزر	بررسی فرمولاسیون و تعیین مقدار پایدارکننده مورد نیاز
زیاد بودن دمای مذاب	کاهش کلی دمای مذاب
روان کنندگی نامناسب	افزایش مقدار روان کنندگی
زیاد بودن دمای پشت سیلندر	کاهش دمای پشت سیلندر
خطوط خورشیدی محسوس روی قطر داخلی
علت	راه کار
نواحی خورشیدی و قالب ممکن است سرد باشند	بررسی دمای فرایندی
امکان روان کنندگی بیش از حد مواد وجود دارد	تنظیم مقدار روان کننده
حفره/حباب
علت	راه کار
تخریب	بررسی دمای سیلندر، مارپیچ و قالب. استفاده از خنک کن مارپیچ کاهش دمای مذاب
رطوبت یا هوای گیر افتاده	اطمینان یابید که مواد در ناحیه گازگیری ژل نشده اند. اطمینان از صحت عملکرد پمپ خلاء
پارگی اتفاقی قطعه از داخل
علت	راه کار
کشنده ها مواد را قبل از اینکه به اندازه کافی سرد شوند،    می کشند.	از زنجیر بلندتری استفاده کنید- حداقل 75% طول حمام خنک کن باشد.
پل زدن در ناحیه خوراک گیری/ جریان نایکنواخت پودر ورودی به مارپیچ
علت	راه کار
جریان ضعیف و نامناسب در گلویی خوراک گیری	جریان آب خنک کن بخش گلویی را باز کنید. از قیف های نوع کرامر استفاده کنید. برای بهتر شدن جریان از ویبراتورها (لرزاننده) استفاده کنید.
فشار/ بار زیاد
علت	راه کار
سرد بودن مواد	افزایش دمای سیلندر بررسی دقت عملکرد ترموکوپل های سیلندر
کم بودن روان کننده	افزایش روان کننده خارجی
خوراک گیری زیاد	افزایش سرعت مارپیچ یا کاهش سرعت خوراک گیری بررسی مجدد تناسب قالب و ماشین
نازک شدن ضخامت ها در مرحله کالیبراتور تحت خلاء
علت	راه کار
ورود نایکنواخت محصول به کالیبراتور	فاصله میان قالب و کالیبراتور را کاهش دهید. کاهش 5 تا 7 سانتی متر معمولاً مناسب است.
زیاد بودن دمای مذاب	کاهش دمای قالب
اصطکاک کششی بسیار زیاد	کاهش مقدار خلاء
ضخامت غیر یکنواخت دور پنل
علت	راه کار
اگر دیواره ضخیم و نازک در مقابل هم هستند	بوش قالب در مرکز قرار ندارد، کلیه پیچ های قالب را مجدداً تنظیم نمایید
نازک و ضخیم در مقابل هم نیستند	با استفاده از گرم کن های مجزای قالب، جریان مواد را تنظیم کنید. به عبارت دیگر دمای مواد در قالب یکسان نیست و بنابراین مواد به صورت یکنواخت در قالب حرکت نمی کنند.
کاهش یا افزایش ضخامت دیواره ها
علت	راه کار
عدم یکنواختی آمیزه خروجی از میکسر	سرعت کشنده را تنظیم کنید. کیفیت و یکنواختی مواد اولیه ورودی را بررسی کنید.
پل زدن و گرفتگی مواد در قیف خوراک دهی	بخش "فشار/ بار زیاد" را ببینید.
نوسان در خروجی
علت	راه کار
سرعت خوراک دهی غیر یکنواخت	سیستم خوراک گیری را بررسی کنید.
زیاد بودن مقدار فیلر و کمبود پلیمر موجب گرفتگی جزئی کانال جریان می شود.	افزایش دمای فرایند بررسی مقدار فیلر فرمولاسیون









نویسنده: مهندس سحر شیوایی- شرکت کیمیاران
